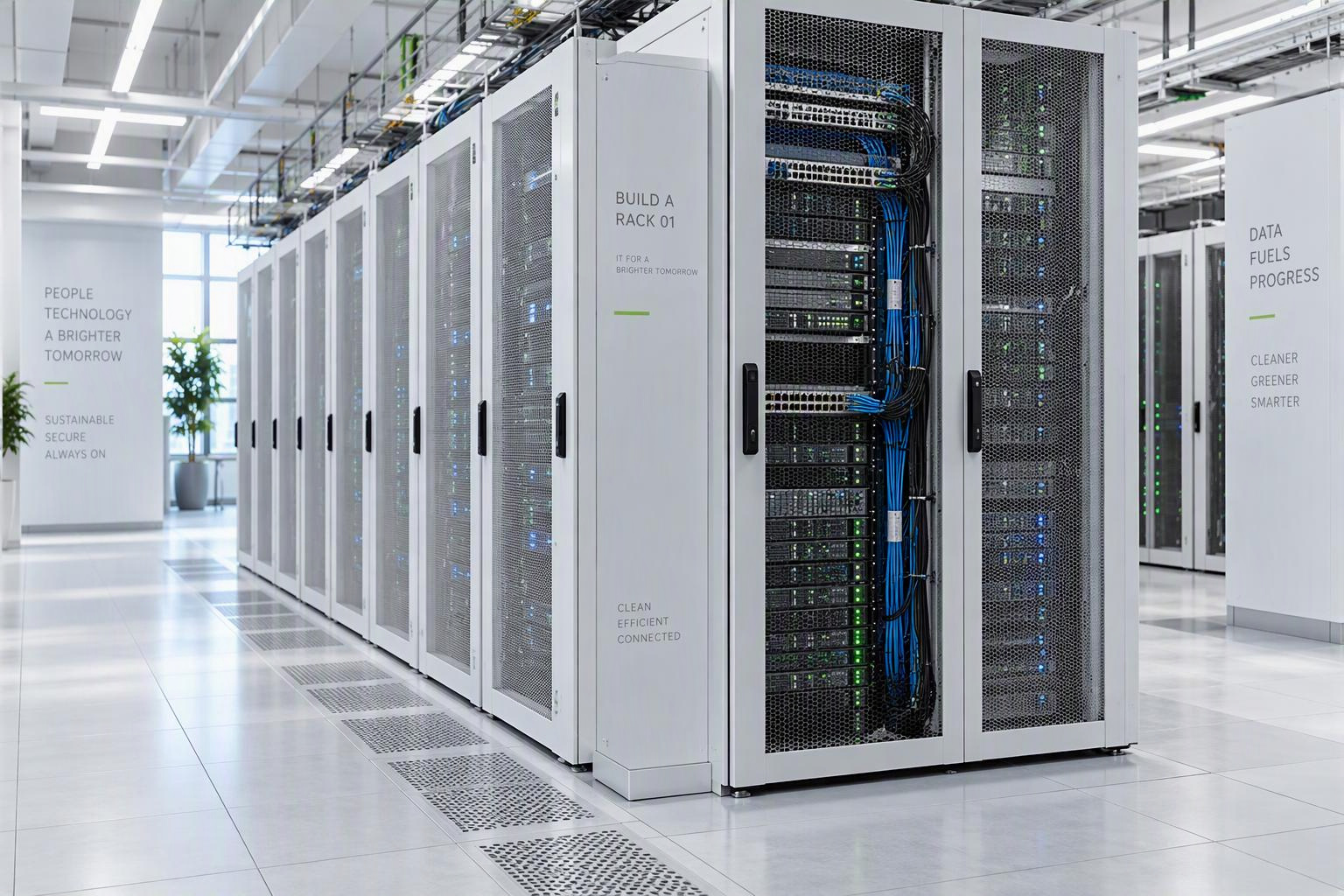

เลือก Rack Server Cabinet อย่างไรให้ระบายความร้อนและจัดสายได้เป็นระเบียบ

การเลือก Rack Server Cabinet ไม่ควรพิจารณาเพียงขนาดหรือราคาเท่านั้น เพราะตู้แร็คเซิร์ฟเวอร์มีผลโดยตรงต่ออุณหภูมิของอุปกรณ์ ความเป็นระเบียบของสายสัญญาณ ความสะดวกในการบำรุงรักษา และความปลอดภัยของระบบโดยรวม หากเลือกตู้ไม่เหมาะสม อาจทำให้เซิร์ฟเวอร์ร้อนสะสม พัดลมทำงานหนัก อุปกรณ์เสื่อมเร็ว หรือเกิดปัญหาเมื่อต้องเพิ่มอุปกรณ์ในอนาคต

บทความนี้จะช่วยแนะนำวิธีเลือก Rack Server Cabinet ให้เหมาะกับเซิร์ฟเวอร์ อุปกรณ์เครือข่าย และพื้นที่ติดตั้ง พร้อมแนวทางจัดสายให้เป็นระเบียบและช่วยให้อากาศไหลเวียนได้ดีขึ้น

1. ตรวจสอบขนาด Rack Unit หรือ U ให้เหมาะสม

ขนาดของตู้แร็คมักระบุด้วยหน่วย U หรือ Rack Unit โดยอุปกรณ์มาตรฐานทั่วไปมีความสูง เช่น 1U, 2U, 4U หรือมากกว่า ดังนั้นควรคำนวณพื้นที่ที่ต้องใช้งานก่อนเลือกตู้

แนวทางการคำนวณพื้นที่มีดังนี้

ตรวจสอบความสูงของเซิร์ฟเวอร์ สวิตช์ UPS และอุปกรณ์อื่น ๆ
รวมพื้นที่สำหรับอุปกรณ์ที่อาจติดตั้งเพิ่มในอนาคต
เผื่อพื้นที่สำหรับ Cable Manager, Patch Panel และอุปกรณ์จัดสาย
ควรเหลือพื้นที่ว่างประมาณ 20–30% เพื่อให้ปรับเปลี่ยนระบบได้ง่าย
หากติดตั้งอุปกรณ์ที่มีน้ำหนักมาก ควรเลือกตู้ที่มีรางรองรับและโครงสร้างแข็งแรง

การเลือกตู้ที่มีขนาดพอดีเกินไปอาจทำให้สายไฟแน่น อากาศไหลเวียนไม่สะดวก และเพิ่มอุปกรณ์ในอนาคตได้ยาก ขณะที่ตู้ที่มีขนาดใหญ่เกินไปอาจสิ้นเปลืองพื้นที่โดยไม่จำเป็น

2. เลือกความลึกของตู้ให้ตรงกับอุปกรณ์

นอกจากความสูงแล้ว ความลึกของ Rack Server Cabinet เป็นปัจจัยสำคัญมาก เซิร์ฟเวอร์แบบ Rack Mount มักมีความลึกมากกว่าอุปกรณ์เครือข่ายทั่วไป จึงควรวัดขนาดจริงของอุปกรณ์ก่อนสั่งซื้อ

ควรพิจารณาเรื่องต่อไปนี้

ความลึกของตัวเซิร์ฟเวอร์รวมมือจับและสายด้านหลัง
ระยะสำหรับการระบายอากาศด้านหน้าและด้านหลัง
พื้นที่สำหรับเดินสายไฟและสาย LAN
ระยะเลื่อนอุปกรณ์บนรางสไลด์
ความกว้างของทางเดินและพื้นที่เปิดประตูตู้

แม้อุปกรณ์จะสามารถติดตั้งเข้าไปในตู้ได้ แต่หากด้านหลังมีพื้นที่ไม่เพียงพอ สายอาจหักงอหรือบังช่องระบายอากาศ ส่งผลต่อประสิทธิภาพการทำงานของระบบ

3. ให้ความสำคัญกับประตูระบายอากาศ

เซิร์ฟเวอร์ส่วนใหญ่ใช้การดูดลมเย็นจากด้านหน้าและระบายลมร้อนออกด้านหลัง ดังนั้นตู้ควรมีประตูหน้าและประตูหลังแบบโปร่ง หรือตะแกรงที่มีพื้นที่เปิดเพียงพอ เพื่อให้อากาศไหลผ่านได้อย่างต่อเนื่อง

แนวทางด้านการออกแบบตู้ระบุว่าประตูตู้สำหรับอุปกรณ์เซิร์ฟเวอร์ควรมีพื้นที่เปิดสำหรับอากาศประมาณ 63% หรือมากกว่า เพื่อช่วยลดข้อจำกัดของการไหลเวียนอากาศ

ควรตรวจสอบคุณสมบัติเหล่านี้

ประตูหน้าและหลังเป็นแบบ Perforated Door
มีพื้นที่เปิดสำหรับอากาศสูง
ถอดประตูหรือสลับทิศทางการเปิดได้
มีช่องเดินสายด้านบนและด้านล่าง
มีพัดลมติดตั้งด้านบนหรือรองรับ Fan Tray
มีช่องสำหรับติดตั้ง Blanking Panel

หากเป็นตู้ที่ติดตั้งอุปกรณ์เครือข่ายเพียงไม่กี่ชิ้น อาจใช้ตู้แบบ Wall Mount หรือ Open Rack ได้ แต่หากมีเซิร์ฟเวอร์ UPS หรืออุปกรณ์ที่สร้างความร้อนสูง ควรเลือกตู้แบบปิดที่ออกแบบมาเพื่อการระบายอากาศโดยเฉพาะ

4. จัดทิศทางลมแบบ Front-to-Back

การไหลเวียนอากาศที่เหมาะสมสำหรับเซิร์ฟเวอร์ส่วนใหญ่คือ Front-to-Back Airflow โดยลมเย็นเข้าทางด้านหน้าของอุปกรณ์และลมร้อนออกทางด้านหลัง Intel ระบุว่าเซิร์ฟเวอร์แบบ Rack-ready ส่วนใหญ่ต้องการการระบายความร้อนในทิศทางด้านหน้าไปด้านหลัง และตู้แบบปิดควรรองรับรูปแบบการไหลเวียนอากาศนี้

เพื่อให้ระบบมีประสิทธิภาพ ควรจัดวางตู้ตามแนวทางดังนี้

หันด้านหน้าเซิร์ฟเวอร์เข้าหาทางเดินลมเย็น
หันด้านหลังตู้เข้าหาทางเดินลมร้อน
หลีกเลี่ยงการวางตู้ชิดผนังด้านหลังเกินไป
ไม่วางสิ่งของปิดบังช่องดูดหรือระบายอากาศ
หากมีหลายตู้ ควรจัดเป็นแนว Cold Aisle และ Hot Aisle
ใช้แผงปิดช่องว่างของ U ที่ไม่ได้ใช้งาน

การจัดแบบ Hot Aisle และ Cold Aisle ช่วยลดการปะปนระหว่างลมเย็นกับลมร้อน และช่วยให้อุณหภูมิด้านหน้าอุปกรณ์มีความเสถียรมากขึ้น

5. อย่าลืมติดตั้ง Blanking Panel

ช่องว่างภายในตู้ที่ไม่ได้ติดตั้งอุปกรณ์ไม่ควรปล่อยให้เป็นช่องเปิด เพราะลมเย็นอาจไหลผ่านช่องว่างแทนที่จะไหลผ่านอุปกรณ์ ขณะเดียวกันลมร้อนด้านหลังอาจหมุนเวียนกลับไปยังด้านหน้า

การติดตั้ง Blanking Panel ช่วยปิดช่องว่างบริเวณหน้าตู้และบังคับทิศทางลมให้ไหลผ่านเซิร์ฟเวอร์ได้ดีขึ้น แหล่งข้อมูลด้านการจัดการความร้อนของตู้แร็คยังแนะนำให้ปิดช่องว่างทุก U ที่ไม่ได้ใช้งาน และเว้นระยะระหว่างอุปกรณ์ตามความเหมาะสม

6. เลือกตู้ที่รองรับการจัดสายอย่างเป็นระบบ

การจัดสายที่ดีไม่ได้มีประโยชน์แค่เรื่องความสวยงาม แต่ยังช่วยให้เจ้าหน้าที่ตรวจสอบระบบได้เร็วขึ้น ลดความเสี่ยงในการถอดสายผิด และช่วยไม่ให้สายบังทางลม

อุปกรณ์ที่ควรพิจารณา ได้แก่

Vertical Cable Manager สำหรับจัดสายตามแนวข้างตู้
Horizontal Cable Manager สำหรับจัดสายบนหน้าตู้
Brush Panel สำหรับปิดช่องเดินสาย
Cable Tray สำหรับรองรับสายด้านบน
Velcro Strap สำหรับรัดสายโดยไม่กดทับมากเกินไป
Patch Panel สำหรับรวมจุดเชื่อมต่อสายสัญญาณ
PDU สำหรับจัดระบบจ่ายไฟภายในตู้

ควรเดินสายไฟและสายสัญญาณแยกจากกันเมื่อทำได้ โดยสายไม่ควรพาดผ่านช่องดูดลมด้านหน้าของเซิร์ฟเวอร์ เพราะอาจลดประสิทธิภาพการระบายความร้อน แนวทางการจัดสายสำหรับตู้แร็คแนะนำให้เดินสายตามแนวข้างตู้ ใช้ Vertical Cable Manager และปิดช่องเดินสายที่ไม่ได้ใช้งาน

7. แยกสายไฟและสายข้อมูล

การเดินสายไฟรวมกับสายข้อมูลอย่างหนาแน่นอาจทำให้ตรวจสอบระบบได้ยาก และทำให้การบำรุงรักษาใช้เวลานานขึ้น ควรแบ่งเส้นทางสายให้ชัดเจน เช่น

เดินสายไฟด้านหนึ่งของตู้
เดินสาย LAN และไฟเบอร์อีกด้านหนึ่ง
ใช้สีสายแตกต่างกันตามประเภทการใช้งาน
ติดป้ายกำกับทั้งสองด้านของสาย
เผื่อความยาวสายให้เหมาะสม ไม่ม้วนสายแน่นเกินไป
หลีกเลี่ยงการรัดสายด้วยเคเบิลไทร์แน่นจนเกินไป

สายไฟเบอร์ควรมีรัศมีการโค้งตามข้อกำหนดของผู้ผลิต ส่วนสายทองแดงควรจัดให้ไม่เกิดแรงดึงหรือแรงกดบริเวณหัว RJ45

8. ตรวจสอบน้ำหนักและการรับโหลด

ก่อนเลือกตู้ควรตรวจสอบน้ำหนักรวมของอุปกรณ์ทั้งหมด โดยเฉพาะกรณีมีเซิร์ฟเวอร์หลายเครื่อง UPS หรือแบตเตอรี่สำรองที่มีน้ำหนักมาก

ควรเลือกตู้ที่มีคุณสมบัติดังนี้

โครงสร้างเหล็กแข็งแรง
มีเสายึดอุปกรณ์แบบปรับระดับได้
รองรับน้ำหนักแบบ Static และ Dynamic ตามลักษณะการใช้งาน
มีล้อเลื่อนและขาปรับระดับ
มีระบบล็อกประตู
มีระบบกราวด์ของตู้
มีชั้นวางสำหรับอุปกรณ์ที่ไม่ใช่ Rack Mount

หากตู้ต้องเคลื่อนย้ายหรือมีการซ่อมบำรุงบ่อย ควรให้ความสำคัญกับล้อเลื่อนที่รองรับน้ำหนักและระบบล็อกล้อ เพื่อป้องกันตู้เคลื่อนตัวโดยไม่ตั้งใจ

9. ประเมินความร้อนก่อนติดตั้งจริง

อุปกรณ์แต่ละชนิดสร้างความร้อนแตกต่างกัน เซิร์ฟเวอร์ประสิทธิภาพสูงและอุปกรณ์จัดเก็บข้อมูลอาจต้องการลมมากกว่าสวิตช์เครือข่ายทั่วไป จึงควรประเมินภาระความร้อนของระบบก่อนเลือกพัดลมหรือเครื่องปรับอากาศ

แนวทางที่ควรทำ ได้แก่

ตรวจสอบค่า Power Consumption ของอุปกรณ์
ประเมินจำนวนเซิร์ฟเวอร์ที่จะติดตั้ง
ตรวจสอบอุณหภูมิบริเวณช่องลมเข้า
ติดตั้งเซนเซอร์วัดอุณหภูมิในตู้
ตรวจสอบเสียงและปริมาณลมของ Fan Tray
ไม่บรรจุอุปกรณ์จนเต็มตู้โดยไม่เผื่อการไหลเวียนของอากาศ

แนวทางด้านสภาพแวดล้อมของศูนย์ข้อมูลแนะนำให้ควบคุมอุณหภูมิบริเวณช่องลมเข้าของอุปกรณ์ให้อยู่ในช่วงที่เหมาะสม และเน้นการลดการปะปนระหว่างลมร้อนกับลมเย็น

10. Checklist ก่อนสั่งซื้อ Rack Server Cabinet

ก่อนตัดสินใจซื้อ ควรตรวจสอบรายการต่อไปนี้

ขนาดความสูงกี่ U
ความลึกภายในเพียงพอกับเซิร์ฟเวอร์หรือไม่
ประตูหน้าและหลังมีพื้นที่ระบายอากาศมากพอหรือไม่
รองรับ Front-to-Back Airflow หรือไม่
มีช่องเดินสายด้านบนและด้านล่างหรือไม่
รองรับ Vertical และ Horizontal Cable Manager หรือไม่
รับน้ำหนักอุปกรณ์ได้เพียงพอหรือไม่
มี Fan Tray หรืออุปกรณ์เสริมสำหรับระบายความร้อนหรือไม่
มีระบบล็อกและระบบกราวด์หรือไม่
มีพื้นที่เผื่อสำหรับอุปกรณ์ในอนาคตหรือไม่

สรุป

การเลือก Rack Server Cabinet ที่ดีควรพิจารณาทั้งขนาด ความลึก การรับน้ำหนัก การระบายความร้อน และระบบจัดสายไปพร้อมกัน ตู้ที่มีประตู Perforated รองรับ Front-to-Back Airflow มีช่องเดินสายที่เหมาะสม และติดตั้ง Cable Manager ได้ จะช่วยให้ระบบทำงานเสถียร ดูแลรักษาง่าย และลดความเสี่ยงจากความร้อนสะสม
